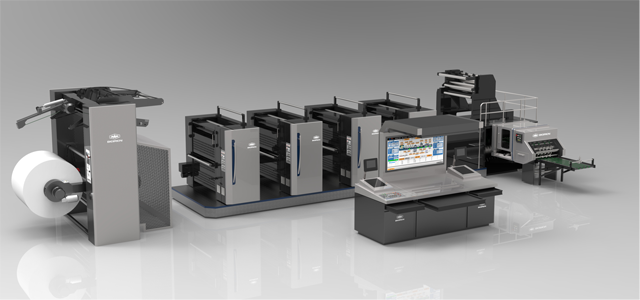

BEIREN B546 卷筒纸平版书刊印刷机

010-63511816
分享到:
复制链接
收藏
       BEIREN B546是北人智能装备科技有限公司2017年推出的546mm裁切规格的书刊印刷机。
      本机型采用了先进的无轴传动技术,运动精度高,每个机组独立控制,可以迅速灵活完成单纸路和双纸路的切换。在印单色产品时,其他机组不用输出动力,大幅节约了能源。
      本机型采用国际上最新先进的设计理念,以“数字化、网络化、融合化”为指导思想,具有行星齿轮结构的高速折页机,使得印刷速度和折页精度大幅度提高,印刷生产能力得到最大的发挥。

      本机型采用546mm的裁切规格最大程度上节约了纸张用量,为国内外印刷企业带来了可观的经济效益。


结构特点Structural characteristics

      1、全机采用箱式一体的铸铁机架,刚性高,使得印刷机稳定的印刷出高品质的印刷品。
      2、最大印刷速度:45000贴/小时(最大印刷速度与纸张克重,工艺等相关)。
      3、546mm 裁切尺寸满足标准正度16开的成书尺寸,最大程度上节约了纸张用量。
      4、 先进的外观设计,将设备工作状态显示功能与护罩功能集成一体,客户可根据北人LOGO显示直接判定机器工作状态。
      5、印刷部分版辊筒配有周向、轴向及对角歪斜调整机构,使套印更加方便快捷,保证印品质量。
      6、全新的墨路设计是参考商业轮转机墨路设计。墨路结构适合高档书刊及商业印品的印刷,三根匀墨辊,三根窜墨辊、三根着墨辊。窜墨辊可选配冷却装置。墨辊直径大于国内同款式机型的墨辊直径,增大储墨量、匀墨系数,膜层更细腻、更薄。
      7、自动化程度高,墨色调整并可在主操作台上遥控。可选配电子墨斗实现供墨智能化。
      8、整机无轴驱动,双面单色、双色、四色印刷,单、双折页机使用灵活转换。
      9、全机采用定点定量递进式集中脂润滑系统,机器保养智能化控制。
      10、机组的传动面传动采用最为世界上先进的雨淋式机油润滑。
      11、折页机采用了无轴驱动技术,采用了先进的新技术,友好的客户界面,配备自动换凸轮装置,瞬时完成实现开本转换。
      12、折页机自动调整三角板位置,自动调整碾纸辊压力,自动调整8开、16开、32开折边尺寸,自动控制随机调整16开砍刀时间,自动调整横纵打孔位置。
      13、折页机中1:1直径横打孔滚筒可实现8开、32开位置同时打孔,有效消除八字褶,极大地提高折页精度。
      14、控制系统为模块化设计,开放接口设计,各辅机配置随用户需求增减。
      15、 控制系统可对机器运行状态进行实时监测,电阻式触摸屏即可完成开机自检、故障分析、参数设定、集中控制等功能。
      16、水墨电机由变频器驱动,可在操作台上预设水墨曲线,跟踪主机速度以满足不同印刷工艺需求。
      17、为了实现模块化设计和灵活性配置的目的,实现多个PLC分散控制。
      18、系统控制接口开放,可随时接入自动套印、烘干机组、冷却机组及墨色遥控装置等辅机设备,并均在操作台完成操作。
      19、 无轴传动系统控制采用德国嵌入式 PC+伺服控制器,之间采用ETHERCAT通讯;嵌入式PC是模块化的安装于DIN导轨的工业PC,它集中了工业PC和传统的PLC优势,功能强大,稳定可靠。
      20、印刷专用操作台采用标准光源,可准确判断印品颜色误差。整个操作台可集成印刷控制系统、自动套印控制系统、墨色控制系统、喷水控制系统、MES上位控制系统等全部的控制功能,适应不同客户需求。

技术参数technical parameter

BEIREN B546

最大走纸宽度

890 mm

纸卷最大直径

1270 mm

印刷纸张适用范围

40~80 g/ m2

最大印刷面积

533×880 mm

印刷能力

8开       45000 r/h

16开      40000 r/h

32开双联    40000 r/h

裁切幅面

546 ×890 mm

胶皮厚度

1.68 mm

胶皮尺寸

810(890)×615 mm×1.68mm

印版尺寸

785(890)×580 mm×0.3mm

印刷滚筒调整量

轴向: ±2.5 mm

周向: ±1.5 mm

对角: ±0.25 mm

折页开本

8开、16开、32开双联(12开、48开、64开选配)

传动方式

无轴

机器重量/印刷

4500 Kg

机器重量/折页

7000 Kg
